首先说一下什么是三旺3onedata串口服务器。三旺是一家通讯设备厂家，3onedata是他们厂的英文标识。串口服务器（Serial Server）是一种将传统串口（如RS-232/RS-485/RS-422）设备接入以太网或无线网络的硬件设备，其主要作用是通过网络实现串口设备的数据传输、远程控制和集中管理。在工业自动化领域常用来与现场众多设备通讯然后通过以太网把数据传送到电脑上。下面我将要以三旺串口服务器搭配KingSCADA后台软件为例来讲解。为什么要讲这两种产品呢，其实是因为我只接触过这种品牌的串口服务器搭配KingSCADA组态软件的用法，别的串口服务器没有用过，搭配别的后台组态软件也没有用过。但我相信别的串口服务器和后台组态软件的用法应该差不多，所以这篇文章应该能帮到刚入门的电气工程师。
一、串口服务器的选型。在工业自动化领域，一般都是选485接口，做modbus rtu通讯。然后就是看需要支持几路串口通讯的串口服务器。一般都是把一片区域内同一类设备放到一根现场总线上来做通讯，比如一个泵站往往有高压室配电室，低压配电室，多台软起，这样一般高压柜的综保做一根现场总线，低压柜的多功能表做一根现场总线，低压柜的软起做一根现场总线。这样做的好处是现场总线上都是一样的设备，通讯参数不会相互冲突。比如NP3116T系列，是1U机架式安装，支持16路3IN1或RS-485转2路10/100Base-T(X)自适应以太网接口，也有8路、4路、2路、1路等产品。根据现场实际情况来选择采用多少路串口通讯的产品。
二、产品安装。按照说明书安装就好了。每一路的串口通讯线都引到端子排方便现场接线，网口则通过一根网线连到交换机，同时后台电脑也通过网线连到交换机。现场的通讯总线一般要采用两芯屏蔽线，屏蔽层一般不用接地，现场设备采用手拉手方式接线。一般是做modbus rtu通讯，现场设备设置好通讯参数，主要有地址，波特率，奇偶校验，停止位等，同一根现场总线上地址要不相同，其它参数要相同，常用的通讯参数为波特率9600，无校验，1停止位。记下这些通讯参数，后面要用到。
三、串口服务器的设置。通过浏览器来设置串口服务器。串口服务器的默认IP为192.168.1.254，首先配置电脑与串口服务器IP地址使其处于同一网段，也就是处于192.168.1网段。在浏览器地址栏中输入http://192.168.1.254/，在登录窗口中输入用户名和密码，默认都是admin。点击登录按钮，即可登录设备的WEB界面。进入之后一般是要修改串口服务器的IP网段来适应其它设备的网段，修改了串口服务器IP地址再次进入浏览器时就要用修改后的IP地址来登录WEB页面了。下面来看一下具体的设置画面吧。



点击以下链接获取全部文章资料:

https://item.taobao.com/item.htm?id=920194581447

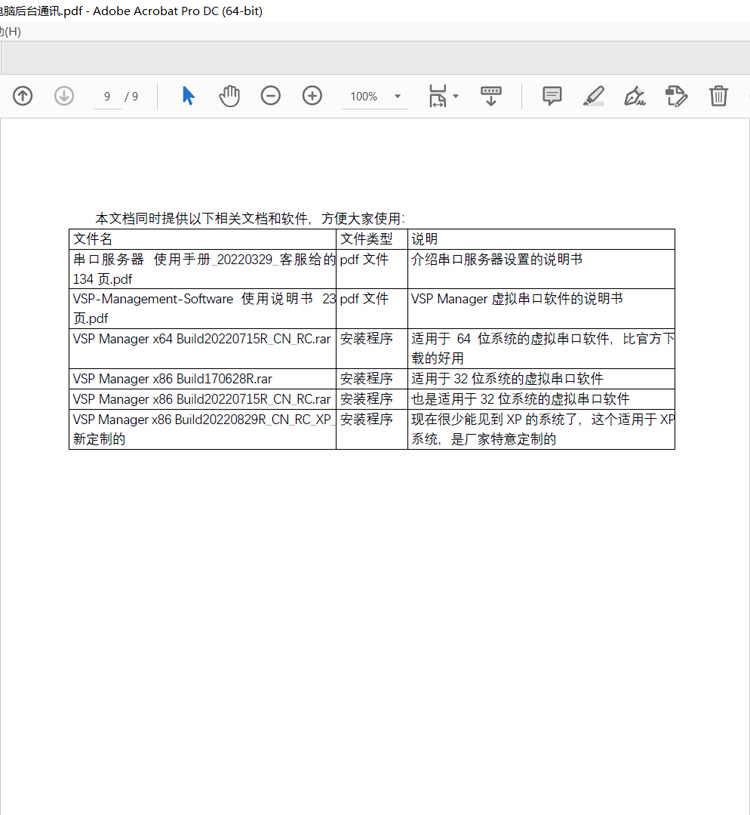

下面是本文档附带的文件:
